Що таке VRF-система та як вона працює?

Технологія VRF, що виникла в Японії у 80-х роках, пропонує розумний та надзвичайно ефективний спосіб управління опаленням та охолодженням у комерційних приміщеннях.

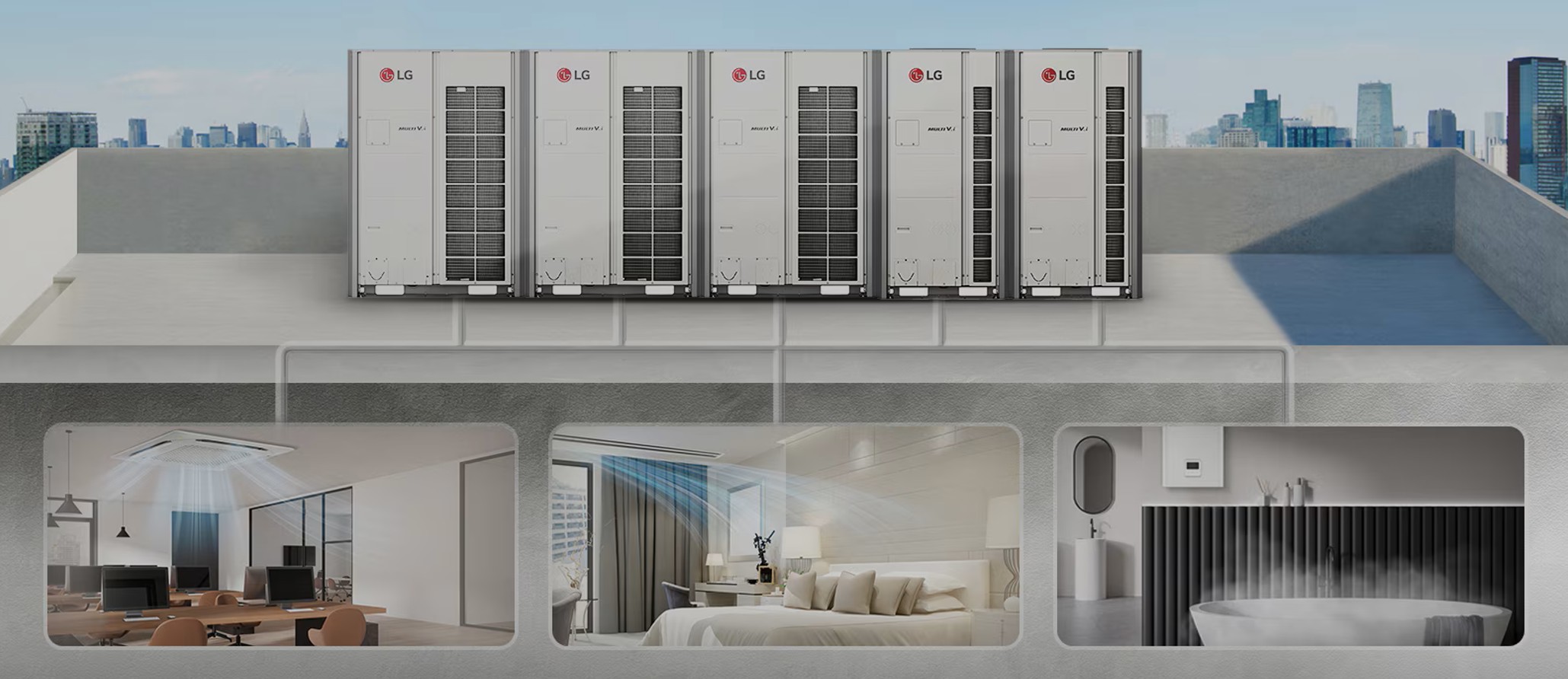

VRF-система (Variable Refrigerant Flow - змінний потік холодоагенту) – це сучасна технологія кондиціонування повітря, яка дозволяє одній зовнішній установці підключатися до безлічі внутрішніх блоків, забезпечуючи індивідуальний контроль температури в різних зонах або кімнатах будівлі. Це еволюція традиційних мульти-спліт систем, що пропонує значно більшу гнучкість, енергоефективність та можливості. VRF-системи ідеально підходять для великих офісних будівель, готелів, торгових центрів, багатоквартирних будинків та інших об'єктів, де потрібен гнучкий та енергоефективний контроль клімату в багатьох зонах.
З чого складається VRF-система?

Зовнішній блок VRF. Це серце системи. Зовнішній блок підключається до різних внутрішніх блоків через трубопроводи холодоагенту. Сучасна VRF-система використовує інверторні компресори. Ці компресори можуть регулювати потік холодоагенту, подаючи саме ту кількість, яка потрібна кожному внутрішньому блоку, залежно від потреб.
Внутрішні блоки. Це блоки, розміщені всередині будівлі, кожен з яких обслуговує певну зону або кімнату. Перевага VRF-блоку полягає в тому, що ним можна керувати індивідуально. Це означає, що люди в одній кімнаті можуть встановлювати бажану температуру, не впливаючи на інші зони.
Датчики та керування: Кожен внутрішній блок має свій власний датчик температури та термостат, що дозволяє користувачам встановлювати індивідуальні температурні параметри для кожної зони. Центральний контролер системи збирає інформацію від усіх внутрішніх блоків і передає її зовнішньому блоку.
Контроль потоку холодоагенту. Система використовує датчики та електронні розширювальні клапани для точного керування потоком холодоагенту. Такий контроль забезпечує ефективну роботу та навіть дозволяє одночасне нагрівання та охолодження в різних зонах за допомогою систем рекуперації тепла. Найкраще комерційне кондиціонування повітря!

Як працює VRF-система?

Система кондиціонування повітря VRF регулює кількість холодоагенту, що подається до кількох внутрішніх блоків, залежно від конкретних потреб кожної зони. Це як мережа окремих зон клімат-контролю, всі підключені до одного зовнішнього блоку. Це дозволяє точно контролювати температуру та значно економити енергію порівняно з традиційними системами.

VRF-блоки зазвичай використовують холодоагенти, такі як R-410A або R-32. Ці холодоагенти обираються завдяки їхній енергоефективності та меншому впливу на навколишнє середовище порівняно зі старими холодоагентами.

Двотрубні та тритрубні системи.

VRF-системи можуть бути реалізовані за допомогою двох основних типів монтажу трубопроводів: двотрубної та тритрубної систем. Вибір між ними залежить від конкретних потреб будівлі та бажаної функціональності.

Двотрубна VRF-система (система теплового насоса).
Це найпоширеніший тип VRF-систем. Вона працює за принципом теплового насоса, що означає, що всі внутрішні блоки, підключені до одного зовнішнього блоку, можуть працювати або тільки на охолодження, або тільки на обігрів одночасно. Система не може одночасно охолоджувати одну зону і обігрівати іншу.

Конструкція. Назва "двотрубна" походить від того, що зовнішній блок з'єднується з внутрішніми блоками двома магістральними трубопроводами. Лінія рідини (рідкого холодоагенту): по ній холодоагент у рідкому стані подається до внутрішніх блоків. Лінія газу (газоподібного холодоагенту): по ній холодоагент у газоподібному стані повертається до зовнішнього блоку.
Застосування. Ідеально підходить для будівель, де всі зони мають схожі потреби в клімат-контролі в певний момент часу (наприклад, всім потрібне охолодження влітку або обігрів взимку). Це можуть бути офісні приміщення відкритого типу, магазини, невеликі готелі, де потреба в охолодженні/обігріві є універсальною.
Переваги. Простіша конструкція та монтаж порівняно з тритрубними системами. Нижча початкова вартість обладнання та встановлення.
Недоліки. Немає можливості одночасного охолодження та обігріву в різних зонах. Якщо одна кімната потребує обігріву, а інша – охолодження, це неможливо реалізувати одночасно в одній системі.

Тритрубна VRF-система (система з рекуперацією тепла)
Цей тип VRF-систем є більш складним і функціональним. Він дозволяє одночасно охолоджувати одні зони та обігрівати інші в межах однієї системи. Це досягається за рахунок рекуперації тепла: тепло, відібране від зон, що охолоджуються, передається зонам, що потребують обігріву.

Конструкція. "Тритрубна" система має три магістральні трубопроводи, що йдуть від зовнішнього блоку: лінія рідини (рідкого холодоагенту), лінія газу високого тиску (гарячого газу), лінія газу низького тиску (всмоктування). Крім того, в тритрубних системах використовуються спеціальні блоки-розгалужувачі (Branch Selector Boxes або BC Controllers), які встановлюються між магістральними трубами та кожним внутрішнім блоком. Ці блоки керують потоком холодоагенту, направляючи його в потрібному стані (рідкий або газоподібний) до внутрішнього блоку залежно від того, чи потрібне йому охолодження чи обігрів.
Застосування. Ідеально підходить для будівель зі змінними та різноспрямованими потребами в клімат-контролі. Це можуть бути офісні будівлі з різною орієнтацією по сторонах світу (одна сторона на сонці, інша в тіні), готелі, медичні установи, багатофункціональні комплекси, де різні приміщення можуть мати різні теплові навантаження протягом дня або року.
Переваги. Одночасне охолодження та обігрів. Це найбільша перевага, що забезпечує максимальний комфорт для користувачів у різних зонах. Висока енергоефективність. За рахунок рекуперації тепла система використовує "безкоштовне" тепло, що значно знижує споживання енергії. Максимальна гнучкість у зонуванні.
Недоліки. Більш складна конструкція та монтаж, що вимагає більшої кількості трубопроводів та додаткових блоків-розгалужувачів. Вища початкова вартість обладнання та встановлення.

Вибір між двотрубною та тритрубною VRF-системою залежить від вимог до гнучкості та енергоефективності. Якщо потрібне лише універсальне охолодження або обігрів для всієї будівлі, двотрубна система буде більш економічним рішенням. Якщо ж необхідне одночасне охолодження та обігрів різних зон з максимальною енергоефективністю, тритрубна система з рекуперацією тепла є оптимальним вибором, незважаючи на вищі початкові витрати.

У чому перевага VRF?

Для власників будівель та будівельних компаній

Зелені рішення. Більш екологічна система та вища енергоефективність у порівнянні з традиційними джералами енергії.
Ефективне управління і зниження витрат.
Максимальне використання простору, велика місткість при компактному розмірі покращує використання простору.
Якщо ви плануєте розширити свою будівлю або перепланувати приміщення, VRF-блоки є гнучкими та їх можна легко адаптувати або розширити відповідно до мінливих потреб.
Діагностика виявлення несправностей забезпечує легке обслуговування та не вимагає наявності додаткової робочої сили для регулярного обслуговування. Заощаджує простір, час і витрати на встановлення, завдяки використанню одного зовнішнього блоку більшої потужності.
Більш надійна функція обігріву забезпечує стабільний і потужний режим обігріву в несподіваних екстремальних умовах.
Повна інтеграція з поточними системами керування будівель.
Зручний інтерфейс, гнучке середовище блокування, енергоменеджмент та інтелектуальний індивідуальний контролер для оптимізації умов контролю та розумного управління будівлею.

Для кінцевих користувачів

Економія витрат. Гарантована висока ефективність та надійність всієї лінійки продуктів VRF-систем.
Зниження витрат на експлуатацію системи кондиціювання завдяки використанню штучного інтелекту.
Комфортне охолодження та обігрів. Завдяки індивідуальному зональному керуванню кожен може насолоджуватися бажаною температурою. Незалежно від того, чи хтось любить тепліше чи прохолодніше, VRF-блок може задовольнити ці вподобання, не впливаючи на інші зони.
Низький рівень шуму забезпечує приємне середовище. Ці системи надзвичайно тихі. Це велика перевага в приміщеннях, де шум може відволікати, таких як офіси, школи чи медичні заклади.

Висновки

VRF-системи недарма вважаються одним із найпередовіших рішень у сфері кондиціонування та опалення. Вони являють собою потужний інструмент для створення ідеального мікроклімату в будь-якій будівлі, від невеликого офісу до масштабного готелю чи житлового комплексу.

Їхня ключова перевага полягає в безпрецедентній гнучкості та енергоефективності. Завдяки інверторній технології та інтелектуальному керуванню потоком холодоагенту, VRF-системи забезпечують точний контроль температури в кожній окремій зоні, мінімізуючи при цьому споживання електроенергії. Можливість одночасного обігріву та охолодження в тритрубних системах з рекуперацією тепла не тільки підвищує комфорт користувачів, а й дозволяє значно заощаджувати ресурси, перетворюючи "відпрацьоване" тепло на корисну енергію.

Обираючи VRF-систему, ви інвестуєте не просто в кондиціонер, а в комплексну, надійну та масштабовану кліматичну інфраструктуру. Це рішення, що забезпечує неперевершений комфорт, значну економію експлуатаційних витрат та повну відповідність сучасним екологічним стандартам.
